1. Especificaciones sujetas a cambios.
2. Bajo pedido, los carretes pueden suministrarse con longitudes de tambor distintas a las mostradas y con tamaños de disco en otros diámetros.
3. Las dimensiones mostradas para carretes de hasta 30-31 tamaños de disco reflejan los cuadros prensados. Todos los demás son marcos de canal en forma de rollo.
4. Los pesos que se muestran en el gráfico son para los modelos de rebobinado de manivela. Añadir 40 libras para rebobinado de motor eléctrico.
5. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo:
V-A = rebobinado neumático (con válvula de control y manguera neumática de 18")

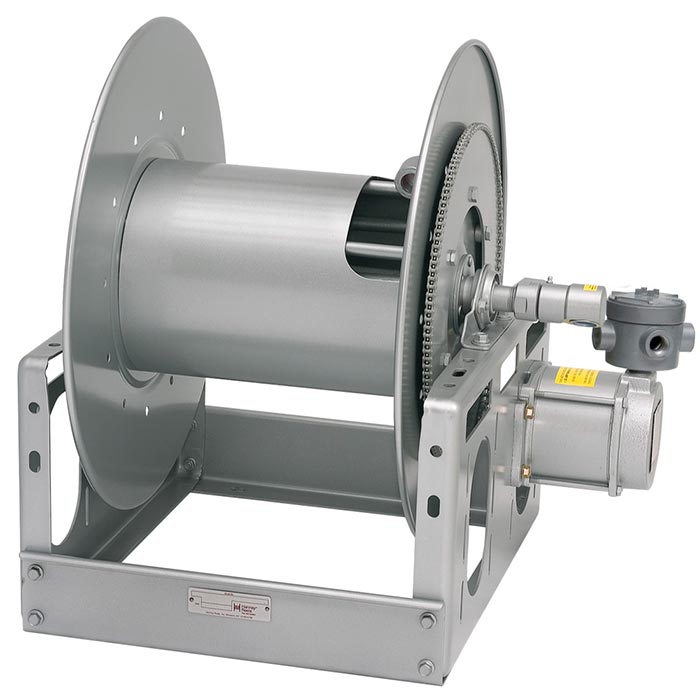

V-EPJ = rebobinado eléctrico antiexplosivo (1/2 hp) (con caja de empalmes, interruptor y solenoide antiexplosivos)
V-HD = rebobinado hidráulico (no viene con válvula de control).
6. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.
Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.
Algunos de los modelos más grandes pueden requerir una unidad de reducción de embrague dependiendo de su aplicación.
Manual/Manivela
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo |
Tamaño D.I. (pulgadas) |
Longitud (pies) |
Peso (lbs) |
V-6024-19-21 |
1 |
60 |
85 |
V-6032-19-21 |
1 |
85 |
102 |
V-6024-23-24 |
1 |
100 |
92 |
V-6030-23-24 |
1 |
150 |
105 |
V-6038-23-24 |
1 |
175 |
120 |
V-6016-25-26 |
1 |
60 |
88 |
V-6022-25-26 |
1 |
100 |
100 |
V-6028-25-26 |
1 |
175 |
113 |
V-6018-30-31 |
1 |
125 |
101 |
V-6024-30-31 |
1 |
175 |
113 |
V-6028-30-31 |
1 |
250 |
121 |
V-6030-30-31 |
1 |
275 |
125 |
V-6028-33-34 |
1 |
300 |
129 |
Rebobinado de aire
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo |
Tamaño D.I. (pulgadas) |
Longitud (pies) |
Peso (lbs) |
V-A6024-19-21 |
1 |
60 |
105 |
V-A6032-19-21 |
1 |
85 |
122 |
V-A6024-23-24 |
1 |
100 |
112 |
V-A6030-23-24 |
1 |
150 |
125 |
V-A6038-23-24 |
1 |
175 |
140 |
V-A6016-25-26 |
1 |
60 |
108 |
V-A6022-25-26 |
1 |
100 |
120 |
V-A6028-25-26 |
1 |
175 |
133 |
V-A6018-30-31 |
1 |
125 |
121 |
V-A6024-30-31 |
1 |
175 |
133 |
V-A6028-30-31 |
1 |
250 |
141 |
V-A6030-30-31 |
1 |
275 |
145 |
V-A6028-33-34 |
1 |
300 |
149 |
Rebobinado eléctrico
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo |
Tamaño D.I. (pulgadas) |
Longitud (pies) |
Peso (lbs) |
V-EPJ6024-19-21 |
1 |
60 |
125 |
V-EPJ6032-19-21 |
1 |
85 |
142 |
V-EPJ6024-23-24 |
1 |
100 |
132 |
V-EPJ6030-23-24 |
1 |
150 |
145 |
V-EPJ6038-23-24 |
1 |
175 |
160 |
V-EPJ6016-25-26 |
1 |
60 |
128 |
V-EPJ6022-25-26 |
1 |
100 |
140 |
V-EPJ6028-25-26 |
1 |
175 |
153 |
V-EPJ6018-30-31 |
1 |
125 |
141 |
V-EPJ6024-30-31 |
1 |
175 |
153 |
V-EPJ6028-30-31 |
1 |
250 |
161 |
V-EPJ6030-30-31 |
1 |
275 |
165 |
V-EPJ6028-33-34 |
1 |
300 |
169 |
Rebobinado Hidráulico
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo |
Tamaño D.I. (pulgadas) |
Longitud (pies) |
Peso (lbs) |
V-HD6024-19-21 |
1 |
60 |
105 |
V-HD6032-19-21 |
1 |
85 |
122 |
V-HD6024-23-24 |
1 |
100 |
112 |
V-HD6030-23-24 |
1 |
150 |
125 |
V-HD6038-23-24 |
1 |
175 |
140 |
V-HD6016-25-26 |
1 |
60 |
108 |
V-HD6022-25-26 |
1 |
100 |
120 |
V-HD6028-25-26 |
1 |
175 |
133 |
V-HD6018-30-31 |
1 |
125 |
121 |
V-HD6024-30-31 |
1 |
175 |
133 |
V-HD6028-30-31 |
1 |
250 |
141 |
V-HD6030-30-31 |
1 |
275 |
145 |
V-HD6028-33-34 |
1 |
300 |
149 |

DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo |
A |
B |
C |
D |
E |
F |
G |
H |
X |
Y |
V-6024-19-21 |
21 |
15.5 |
10.5 |
20.5 |
18.75 |
25.38 |
21.5 |
12.12 |
13 |
16.75 |
V-6032-19-21 |
29.5 |
24 |
10.5 |
20.5 |
18.75 |
33.88 |
21.5 |
12.12 |
21.5 |
16.75 |
V-6024-23-24 |
21 |
15.5 |
10.5 |
20.5 |
22.75 |
25.38 |
23.5 |
12.12 |
13 |
16.75 |
V-6030-23-24 |
27.5 |
22 |
10.5 |
20.5 |
22.75 |
31.88 |
23.5 |
12.12 |
19.5 |
16.75 |
V-6038-23-24 |
35 |
29.5 |
10.5 |
20.5 |
22.75 |
39.38 |
23.5 |
12.12 |
27 |
16.75 |
V-6016-25-26 |
13 |
7.5 |
10.5 |
25.5 |
24.75 |
17.38 |
27.88 |
15.5 |
7.75 |
21.75 |
V-6022-25-26 |
19 |
13.5 |
10.5 |
25.5 |
24.75 |
23.38 |
27.88 |
15.5 |
11 |
21.75 |
V-6028-25-26 |
25.5 |
20 |
10.5 |
25.5 |
24.75 |
29.88 |
27.88 |
15.5 |
17.5 |
21.75 |
V-6018-30-31 |
15 |
9.5 |
10.5 |
25.5 |
28.75 |
19.38 |
29.88 |
15.5 |
7 |
21.75 |
V-6024-30-31 |
21 |
15.5 |
10.5 |
25.5 |
28.75 |
25.38 |
29.88 |
15.5 |
13 |
21.75 |
V-6028-30-31 |
25.5 |
20 |
10.5 |
25.5 |
28.75 |
29.88 |
29.88 |
15.5 |
17.5 |
21.75 |
V-6030-30-31 |
27.5 |
22 |
10.5 |
25.5 |
28.75 |
31.88 |
29.88 |
15.5 |
19.5 |
21.75 |
V-6028-33-34 |
25 |
20 |
10.5 |
31.5 |
31.75 |
29.62 |
33.62 |
17.75 |
17.5 |
27.75 |
V-A6024-19-21 |
21 |
15.5 |
10.5 |
20.5 |
18.75 |
30 |
21.5 |
12.12 |
13 |
16.75 |
V-A6032-19-21 |
29.5 |
24 |
10.5 |
20.5 |
18.75 |
38.5 |
21.5 |
12.12 |
21.5 |
16.75 |
V-A6024-23-24 |
21 |
15.5 |
10.5 |
20.5 |
22.75 |
30 |
23.5 |
12.12 |
13 |
16.75 |
V-A6030-23-24 |
27.5 |
22 |
10.5 |
20.5 |
22.75 |
36.5 |
23.5 |
12.12 |
19.5 |
16.75 |
V-A6038-23-24 |
35 |
29.5 |
10.5 |
20.5 |
22.75 |
44 |
23.5 |
12.12 |
27 |
16.75 |
V-A6016-25-26 |
13 |
7.5 |
10.5 |
25.5 |
24.75 |
22 |
27.88 |
15.5 |
7.75 |
21.75 |
V-A6022-25-26 |
19 |
13.5 |
10.5 |
25.5 |
24.75 |
28 |
27.88 |
15.5 |
11 |
21.75 |
V-A6028-25-26 |
25.5 |
20 |
10.5 |
25.5 |
24.75 |
34.5 |
27.88 |
15.5 |
17.5 |
21.75 |
V-A6018-30-31 |
15 |
9.5 |
10.5 |
25.5 |
28.75 |
24 |
29.88 |
15.5 |
7 |
21.75 |
V-A6024-30-31 |
21 |
15.5 |
10.5 |
25.5 |
28.75 |
30 |
29.88 |
15.5 |
13 |
21.75 |
V-A6028-30-31 |
25.5 |
20 |
10.5 |
25.5 |
28.75 |
34.5 |
29.88 |
15.5 |
17.5 |
21.75 |
V-A6030-30-31 |
27.5 |
22 |
10.5 |
25.5 |
28.75 |
36.5 |
29.88 |
15.5 |
19.5 |
21.75 |
V-A6028-33-34 |
25 |
20 |
10.5 |
31.5 |
31.75 |
34.25 |
33.62 |
17.75 |
17.5 |
27.75 |
V-EPJ6024-19-21 |
21 |
15.5 |
10.5 |
20.5 |
18.75 |
30 |
21.5 |
12.12 |
13 |
16.75 |
V-EPJ6032-19-21 |
29.5 |
24 |
10.5 |
20.5 |
18.75 |
38.5 |
21.5 |
12.12 |
21.5 |
16.75 |
V-EPJ6024-23-24 |
21 |
15.5 |
10.5 |
20.5 |
22.75 |
30 |
23.5 |
12.12 |
13 |
16.75 |
V-EPJ6030-23-24 |
27.5 |
22 |
10.5 |
20.5 |
22.75 |
36.5 |
23.5 |
12.12 |
19.5 |
16.75 |
V-EPJ6038-23-24 |
35 |
29.5 |
10.5 |
20.5 |
22.75 |
44 |
23.5 |
12.12 |
27 |
16.75 |
V-EPJ6016-25-26 |
13 |
7.5 |
10.5 |
25.5 |
24.75 |
22 |
27.88 |
15.5 |
7.75 |
21.75 |
V-EPJ6022-25-26 |
19 |
13.5 |
10.5 |
25.5 |
24.75 |
28 |
27.88 |
15.5 |
11 |
21.75 |
V-EPJ6028-25-26 |
25.5 |
20 |
10.5 |
25.5 |
24.75 |
34.5 |
27.88 |
15.5 |
17.5 |
21.75 |
V-EPJ6018-30-31 |
15 |
9.5 |
10.5 |
25.5 |
28.75 |
24 |
29.88 |
15.5 |
7 |
21.75 |
V-EPJ6024-30-31 |
21 |
15.5 |
10.5 |
25.5 |
28.75 |
30 |
29.88 |
15.5 |
13 |
21.75 |
V-EPJ6028-30-31 |
25.5 |
20 |
10.5 |
25.5 |
28.75 |
34.5 |
29.88 |
15.5 |
17.5 |
21.75 |
V-EPJ6030-30-31 |
27.5 |
22 |
10.5 |
25.5 |
28.75 |
36.5 |
29.88 |
15.5 |
19.5 |
21.75 |
V-EPJ6028-33-34 |
25 |
20 |
10.5 |
31.5 |
31.75 |
34.25 |
33.62 |
17.75 |
17.5 |
27.75 |
V-HD6024-19-21 |
21 |
15.5 |
10.5 |
20.5 |
18.75 |
30 |
21.5 |
12.12 |
13 |
16.75 |
V-HD6032-19-21 |
29.5 |
24 |
10.5 |
20.5 |
18.75 |
38.5 |
21.5 |
12.12 |
21.5 |
16.75 |
V-HD6024-23-24 |
21 |
15.5 |
10.5 |
20.5 |
22.75 |
30 |
23.5 |
12.12 |
13 |
16.75 |
V-HD6030-23-24 |
27.5 |
22 |
10.5 |
20.5 |
22.75 |
36.5 |
23.5 |
12.12 |
19.5 |
16.75 |
V-HD6038-23-24 |
35 |
29.5 |
10.5 |
20.5 |
22.75 |
44 |
23.5 |
12.12 |
27 |
16.75 |
V-HD6016-25-26 |
13 |
7.5 |
10.5 |
25.5 |
24.75 |
22 |
27.88 |
15.5 |
7.75 |
21.75 |
V-HD6022-25-26 |
19 |
13.5 |
10.5 |
25.5 |
24.75 |
28 |
27.88 |
15.5 |
11 |
21.75 |
V-HD6028-25-26 |
25.5 |
20 |
10.5 |
25.5 |
24.75 |
34.5 |
27.88 |
15.5 |
17.5 |
21.75 |
V-HD6018-30-31 |
15 |
9.5 |
10.5 |
25.5 |
28.75 |
24 |
29.88 |
15.5 |
7 |
21.75 |
V-HD6024-30-31 |
21 |
15.5 |
10.5 |
25.5 |
28.75 |
30 |
29.88 |
15.5 |
13 |
21.75 |
V-HD6028-30-31 |
25.5 |
20 |
10.5 |
25.5 |
28.75 |
34.5 |
29.88 |
15.5 |
17.5 |
21.75 |
V-HD6030-30-31 |
27.5 |
22 |
10.5 |
25.5 |
28.75 |
36.5 |
29.88 |
15.5 |
19.5 |
21.75 |
V-HD6028-33-34 |
25 |
20 |
10.5 |
31.5 |
31.75 |
34.25 |
33.62 |
17.75 |
17.5 |
27.75 |
