SPBN800 Series Presione aquí para ver una imágen más grande

Llámenos HOY al 727-835-0685 o
Llame Gratis al 800-761-4298

¡Obtenga una Cotización Gratuita!

*El carrete no incluye manguera. Llame a mdi para las opciones de manguera disponibles.

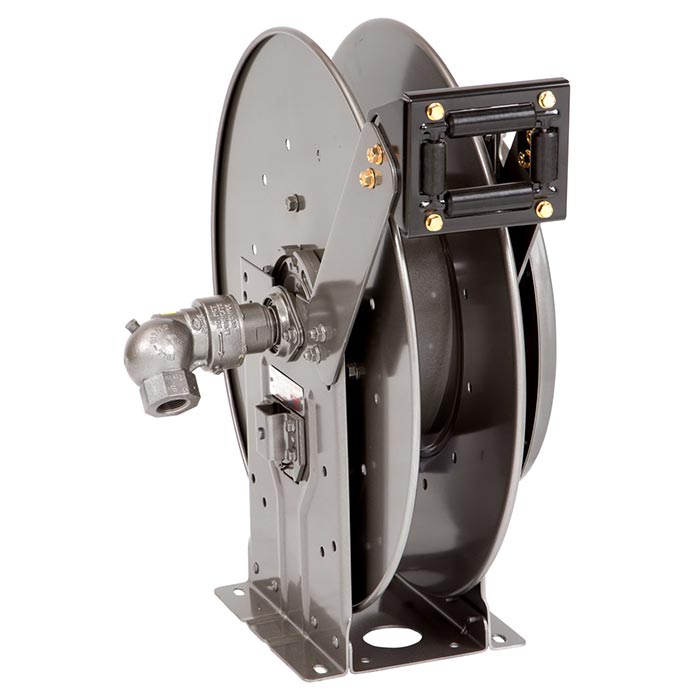

Hannay Carretes de Manguera Serie SPBN800

Hannay Carretes de Rebobinado de Resorte Serie SPBN800 para manejar mangueras de D.I. 1/2", 3/4" o 1".

Aplicaciones: Gas LP, Suministro de combustible

• Carrete de cerraduras de trinquete antichispas.
• Desenganche del eje para evitar daños por el devanado inverso.
• Entrada estándar: unión giratoria de 90° con rodamiento de bolas y roscas hembra de 1" NPT.
• Salida estándar: roscas hembra de 1" NPT.
• Otros tamaños y/o hilos se pueden proporcionar y deben especificarse.
• Presiones de hasta 350 psi (24 bar).
• Temperaturas de -40° F a +350° F (-40° C a +177° C).
• Consulte a mdi para otras presiones y temperaturas.
• Con conjunto de rodillos de 4 vías. Debe indicarse la posición del rodillo que se encarga.

1. Especificaciones sujetas a cambio.
2. Componentes de otros tamaños disponibles a pedido.
3. Para ubicaciones opcionales de colocación de motores de juntas y muelles consulte mdi.
4. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.
Nota: Se debe utilizar un conector flexible entre la tubería de entrada y la junta giratoria de entrada.

Rebobinado de Resorte

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
SPBN816-19-20-10.5J 1/2 35 75
SPBN816-19-20-10.5J 3/4 25 75
SPBN816-19-20-10.5J 1 15 75
SPBN816-23-24-10.5J 1/2 50 87
SPBN816-23-24-10.5J 3/4 50 87
SPBN816-23-24-10.5J 1 25 87
SPBN816-25-26-10.5B 1/2 65 96
SPBN816-25-26-10.5B 3/4 60 96
SPBN816-25-26-10.5B 1 35 96
SPBN818-25-26-10.5B 1/2 60 102
SPBN818-25-26-10.5B 3/4 70 102
SPBN818-25-26-10.5B 1 50 102

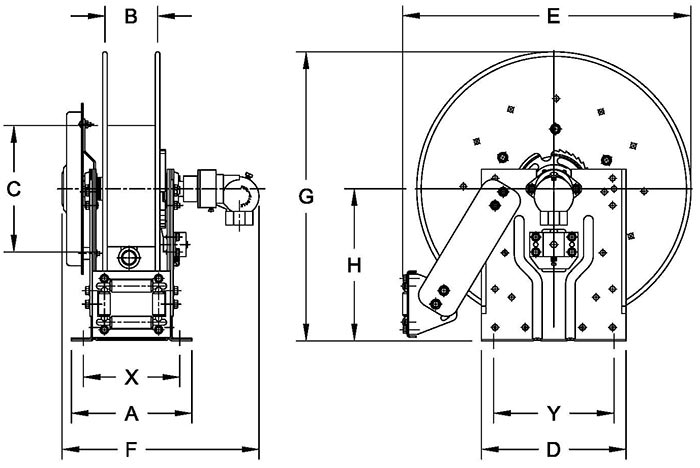

Dimensions for SPBN800 Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
SPBN816-19-20-10.5J 10 4 10.5 12 20.75 16.5 20 10.62 8 10
SPBN816-23-24-10.5J 10 4 10.5 12 23.75 16.5 24 12.62 8 10
SPBN816-25-26-10.5B 10 4 10.5 12 25.25 16.5 26 13.62 8 10
SPBN818-25-26-10.5B 12 6 10.5 12 25.25 18.5 26 13.62 10 10
