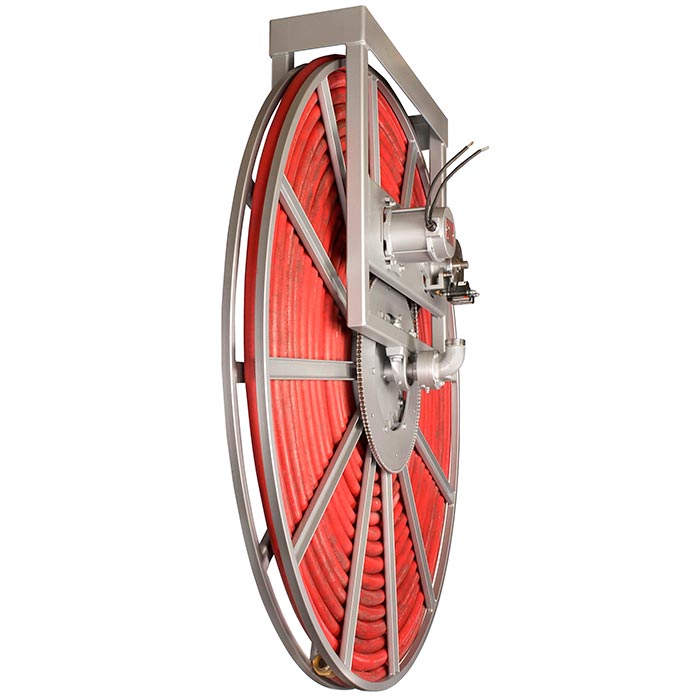

Series IV5000 Presione aquí para ver una imágen más grande

Llámenos HOY al 727-835-0685 o
Llame Gratis al 800-761-4298

¡Obtenga una Cotización Gratuita!

*El modelo mostrado en la imagen anterior representa la configuración estándar con instalación invertida.
Manguera no incluida. Llame a mdi para las opciones de manguera disponibles.

Hannay Carretes de Manguera Serie IV5000

Carretes con rebobinado a motor monospiral para manejar mangueras de D.I. 1-3/8", 1½" o 2".

Aplicaciones: Petróleo, Entrega de Combustible

• Rebobinado, envoltura y guía de la manguera sin esfuerzo y rápido.
• Transmisión por cadena y rueda dentada con motor eléctrico, hidráulico o de aire comprimido.
• Rebobinado de manivela auxiliar opcional.
• 12v rebobinado, estándar de freno de cometa.
• Freno neumático opcional.
• Serie 5100: unión giratoria de 90° con rodamiento de bolas, rosca hembra de 1½" NPT y ranura Victaulic® de 2". Cuello de ganso bridado con roscas hembra de 1½" NPT.
• Serie 5200: unión giratoria de 90º con rodamiento de bolas, ranura Victaulic® de 2". Cuello de ganso bridado con roscas hembra de 2" NPT.
• La entrada y el conjunto del cubo son de aluminio.
• Hierro dúctil articulado y elevador para combustible de petróleo.
• Presiones a 600 psi (41 bar).
• Temperaturas de -30° F a +250° F (-34° C a +121° C).
• El equipo estándar viene con una unidad de reducción solamente. Unidades de embrague eléctricas opcionales.
• Consulte mdi para otras presiones y temperaturas.

1. Especificaciones sujetas a cambios.
2. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: A = rebobinado neumático (con válvula de control y manguera neumática de 18"); EP = rebobinado eléctrico (1/2 hp), 12 y 24 V CC (con interruptor y solenoide no antiexplosivos) (el rebobinado de 115 V CC no viene con interruptor, pero tal pieza puede encargarse aparte); EPJ = rebobinado eléctrico antiexplosivo (1/2 hp) (con caja de empalmes, interruptor y solenoide antiexplosivos); HD = rebobinado hidráulico (no viene con válvula de control).
3. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.

Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

Rebobinado Eléctrico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud (pies) Peso (lbs)
EPIV5111-48-50-20 1-1/2 50 247
EPIV5111-56-58-20 1-1/2 75 263
EPIV5111-62-64-20 1-3/8 100 276
EPIV5111-62-64-20 1-1/2 100 276
EPIV5111-72-73-24 1-3/8 150 386
EPIV5111-78-80-24 1-3/8 170 413
EPIV5218-56-58-20 2 50 268
EPIV5218-62-64-20 2 75 280
EPIV5218-70-72-20 2 100 295

-->

Rebobinado de Aire

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud (pies) Peso (lbs)
AIV5111-48-50-20 1-1/2 50 247
AIV5111-56-58-20 1-1/2 75 263
AIV5111-62-64-20 1-3/8 100 276
AIV5111-62-64-20 1-1/2 100 276
AIV5111-72-73-24 1-3/8 150 386
AIV5111-78-80-24 1-3/8 170 413
AIV5218-56-58-20 2 50 268
AIV5218-62-64-20 2 75 280
AIV5218-70-72-20 2 100 295

Rebobinado Hidráulico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud (pies) Peso (lbs)
HDIV5111-48-50-20 1-1/2 50 247
HDIV5111-56-58-20 1-1/2 75 263
HDIV5111-62-64-20 1-3/8 100 276
HDIV5111-62-64-20 1-1/2 100 276
HDIV5111-72-73-24 1-3/8 150 386
HDIV5111-78-80-24 1-3/8 170 413
HDIV5218-56-58-20 2 50 268
HDIV5218-62-64-20 2 75 280
HDIV5218-70-72-20 2 100 295

Dimensions for IV5000 Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
EPIV5111-48-50-20 11.13 2.75 20 36 48 17.5 50 26 8.13 28
EPIV5111-56-58-20 11.13 2.75 20 36 56 17.5 58 30 8.13 28
EPIV5111-62-64-20 11.13 2.75 20 36 62 17.5 64 33 8.13 28
EPIV5111-72-73-24 11.13 2.5 20 36 72 17.5 73 37 8.13 28
EPIV5111-78-80-24 11.13 2.5 24 36 78 17.5 80 41 8.13 28
EPIV5218-56-58-20 12 3.75 20 36 56 19.25 58 41 9 28
EPIV5218-62-64-20 12 3.75 20 36 62 19.25 64 33 9 28
EPIV5218-70-72-20 12 3.75 20 36 70 19.25 72 37 9 28

   Presione aquí para ver los accesorios de carretes
