*El carrete no incluye la manguera. Llame a MDI para las opciones disponibles de la manguera.

Hannay Carretes de Manguera Serie IV

Carretes de Rebobinado Eléctrico Serie IV para installación invertida; Para manejar mangueras de D.I. 1¼", 1-3/8", or 1½".

Aplicaciones: Petróleo, Suministro de combustible

• Cadena y corona dentada, con motor eléctrico, hidráulico o de aire comprimido.
• El freno de la correa y el freno del calibrador del aire son estándar.
• Entrada estándar: Unión giratoria de 90° con rodamiento de bolas, roscas hembra de 1½" NPT y ranura de 2".
• Componentes internos de 2" también disponibles.
• Salida estándar: Cuello de ganso bridado con roscas hembra de ½" NPT.
• La entrada, el elevador y el conjunto del cubo son de acero.
• Disponible en acero inoxidable o aluminio; consulte a mdi.
• Tensor automático de cadena opcional; consulte a mdi.
• Presiones de hasta 600 psi (41 bar)..
• Temperaturas de -30° F a +250° F (-34° C a +121° C).
• Consulte a mdi para otras presiones y temperaturas.

1. Especificaciones sujetas a cambio.
2. A pedido, los carretes se pueden suministrar con longitudes de tambor diferentes a las mostradas y con tamaños de disco en otros diámetros.
3. Cuando ordene con entrada/salida de 2", coloque un 2 después de IV (es decir: IV220-39-40).
4. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: A = rebobinado neumático (con válvula de control y manguera neumática de 18"); EP = rebobinado eléctrico (1/2 hp), 12 y 24 V CC (con interruptor y solenoide no antiexplosivos) (el rebobinado de 115 V CC no viene con interruptor, pero tal pieza puede encargarse aparte); EPJ = rebobinado eléctrico antiexplosivo (1/2 hp) (con caja de empalmes, interruptor y solenoide antiexplosivos); HD = rebobinado hidráulico (no viene con válvula de control).
5. Asegúrese de verificar las dimensiones y pesos antes de ordenar.
Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

Rebobinado de Aire

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
AIV24-33-34 1-1/4 180 198
AIV24-33-34 1-3/8 170 198
AIV24-33-34 1-1/2 170 198
AIV22-35-36 1-1/4 210 206
AIV22-35-36 1-3/8 145 206
AIV22-35-36 1-1/2 145 206
AIV18-39-40 1-1/4 185 206
AIV18-39-40 1-3/8 115 206
AIV18-39-40 1-1/2 115 206
AIV20-39-40 1-1/4 225 271
AIV20-39-40 1-3/8 150 271
AIV20-39-40 1-1/2 150 271
AIV16-45-46 1-1/4 175 258
AIV16-45-46 1-3/8 140 258
AIV16-45-46 1-1/2 140 258
AIV18-45-46 1-1/4 250 276
AIV18-45-46 1-3/8 190 276
AIV18-45-46 1-1/2 190 276

Rebobinado Eléctrico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
EPIV24-33-34 1-1/4 180 198
EPIV24-33-34 1-3/8 170 198
EPIV24-33-34 1-1/2 170 198
EPIV22-35-36 1-1/4 210 206
EPIV22-35-36 1-3/8 145 206
EPIV22-35-36 1-1/2 145 206
EPIV18-39-40 1-1/4 185 206
EPIV18-39-40 1-3/8 115 206
EPIV18-39-40 1-1/2 115 206
EPIV20-39-40 1-1/4 225 271
EPIV20-39-40 1-3/8 150 271
EPIV20-39-40 1-1/2 150 271
EPIV16-45-46 1-1/4 175 258
EPIV16-45-46 1-3/8 140 258
EPIV16-45-46 1-1/2 140 258
EPIV18-45-46 1-1/4 250 276
EPIV18-45-46 1-3/8 190 276
EPIV18-45-46 1-1/2 190 276

Rebobinado Hidráulico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
HDIV24-33-34 1-1/4 180 198
HDIV24-33-34 1-3/8 170 198
HDIV24-33-34 1-1/2 170 198
HDIV22-35-36 1-1/4 210 206
HDIV22-35-36 1-3/8 145 206
HDIV22-35-36 1-1/2 145 206
HDIV18-39-40 1-1/4 185 206
HDIV18-39-40 1-3/8 115 206
HDIV18-39-40 1-1/2 115 206
HDIV20-39-40 1-1/4 225 271
HDIV20-39-40 1-3/8 150 271
HDIV20-39-40 1-1/2 150 271
HDIV16-45-46 1-1/4 175 258
HDIV16-45-46 1-3/8 140 258
HDIV16-45-46 1-1/2 140 258
HDIV18-45-46 1-1/4 250 276
HDIV18-45-46 1-3/8 190 276
HDIV18-45-46 1-1/2 190 276

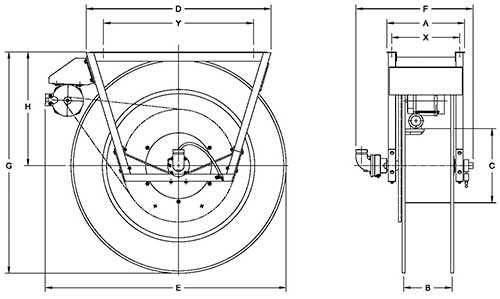

Dimensions for IV Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
AIV24-33-34 22.25 15.05 10.5 32.37 41 29.5 33.88 18 20.25 24.25
AIV22-35-36 20.25 13.5 10.5 32.37 41.75 27.5 34.88 18 18.25 24.25
AIV18-39-40 16.25 9.5 15.5 34.25 45.5 23.5 40.75 21.25 14.25 27
AIV20-39-40 18.25 11.5 15.5 34.25 45.5 25.5 40.75 21.25 16.25 27
AIV16-45-46 14.25 7.5 15.5 39 51 21.5 46.25 23.75 12.25 31.38
AIV18-45-46 16.25 9.5 15.5 39 51 23.5 46.25 23.75 14.25 31.38
EPIV24-33-34 22.25 15.05 10.5 32.37 41 29.5 33.88 18 20.25 24.25
EPV22-35-36 20.25 13.5 10.5 32.37 41.75 27.5 34.88 18 18.25 24.25
EPIV18-39-40 16.25 9.5 15.5 34.25 45.5 23.5 40.75 21.25 14.25 27
EPIV20-39-40 18.25 11.5 15.5 34.25 45.5 25.5 40.75 21.25 16.25 27
EPIV16-45-46 14.25 7.5 15.5 39 51 21.5 46.25 23.75 12.25 31.38
EPIV18-45-46 16.25 9.5 15.5 39 51 23.5 46.25 23.75 14.25 31.38
HDIV24-33-34 22.25 15.05 10.5 32.37 41 29.5 33.88 18 20.25 24.25
HDIV22-35-36 20.25 13.5 10.5 32.37 41.75 27.5 34.88 18 18.25 24.25
HDIV18-39-40 16.25 9.5 15.5 34.25 45.5 23.5 40.75 21.25 14.25 27
HDIV20-39-40 18.25 11.5 15.5 34.25 45.5 25.5 40.75 21.25 16.25 27
HDIV16-45-46 14.25 7.5 15.5 39 51 21.5 46.25 23.75 12.25 31.38
HDIV18-45-46 16.25 9.5 15.5 39 51 23.5 46.25 23.75 14.25 31.38
