Hannay Carretes de Manguera Serie FF3600

Hannay Carretes de Rebobinado Manual Serie FF3600 para manejar mangueras de D.I. 1½".

Aplicaciones: Fuego, Rescate, Perforación en Tierra, Perforación en alta mar, Marina

• El carrete puede ser instalado en el suelo o en la pared.
• La construcción de acero es estándar. Construcción de aluminio o acero inoxidable disponible.
• Elija rebobinado a disco o rebobinado directo a manivela desmontable.
• Se suministra con pinlock accionado por resorte.
• El conjunto estándar de entrada, salida vertical y cubo es de acero (también disponible en acero inoxidable).
• Los rodillos y los soportes de montaje son accesorios. Especificar posición del rodillo.
• Entrada estándar: 1½", unión giratoria de 90° con rodamiento de bolas, roscas hembra de 1½" NPT y ranura Victaulic® de 2".
• Salida estándar: roscas macho de 1½" NST (1.990" x 9 roscas por pulgada).
• Presiones de hasta 600 psi (41 bar).
• Temperaturas de -25°F a +175°F (-32°C a +79°C).
• Consulte mdi para otros tamaños y/o hilos.
• Consultar mdi para otras presiones y temperaturas.
• El rebobinado de manivela extraíble es estándar.
• Para conocer las opciones de rebobinado mano sobre mano (sin manivela), consulte a mdi.
• PRECAUCIÓN: Cuando se utiliza la manguera Dener Reeltex®, se requiere un elevador especial y/o un diámetro de tambor más grande (consultar mdi).

1. Especificaciones sujetas a cambios.
2. A petición, pueden suministrarse carretes con longitudes de tambor distintas a las indicadas y con discos de diámetros diferentes.
3. Estos modelos no cuentan con la opción de rebobinado con motor. Consulte las series "F" o "FF".
4. Se necesita un espacio libre de 4" para quitar el mango de la manivela.
5. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.
Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

Manual/Manivela

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
3520-25-26 1-1/4 75 104
3520-25-26 1-1/2 50 104
3524-25-26 1-1/4 100 113
3524-25-26 1-1/2 75 113
3528-25-26 1-1/4 150 123
3528-25-26 1-1/2 100 123
3524-30-31 1-1/4 150 124
3524-30-31 1-1/2 100 124
3528-30-31 1-1/4 200 134
3528-30-31 1-1/2 150 134
3534-30-31 1-1/2 200 147
3530-33-34 1-1/2 250 138

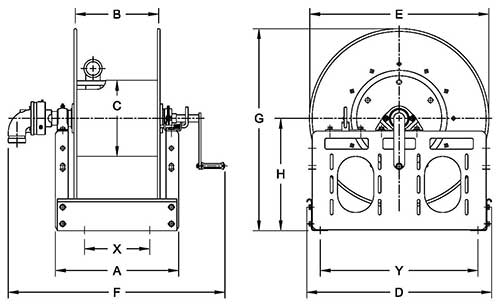

Dimensions for FF3600 Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
FF3620-25-26 17 11.5 10.5 25.5 24.75 30.75 27.88 15.5 9 21.75
FF3624-25-26 21 15.5 10.5 25.5 24.75 34.75 27.88 15.5 13 21.75
FF3628-25-26 25.5 20 10.5 25.5 24.75 39.25 27.88 15.5 17.5 21.75
FF3624-30-31 21 15.5 10.5 25.5 28.75 34.75 30.38 15.5 13 21.75
FF3628-30-31 25.5 20 10.5 25.5 28.75 39.25 30.38 15.5 17.5 21.75
FF3634-30-31 31.5 26 10.5 25.5 28.75 45.25 30.38 15.5 23.5 21.75
FF3630-33-34 27.5 22 10.5 25.5 31.75 41.25 32.38 16.5 19.5 21.75
