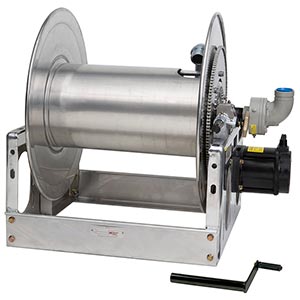

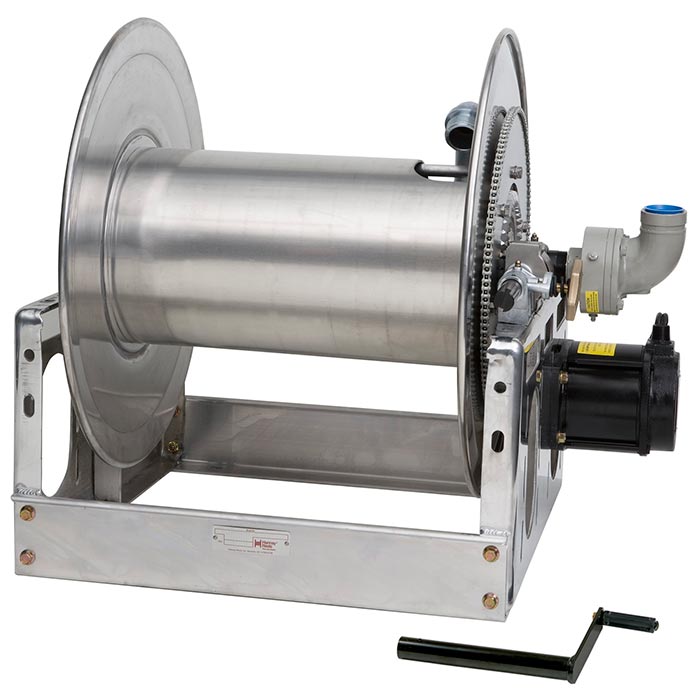

Series FF Presione aquí para ver una imágen más grande

Llámenos HOY al 727-835-0685 o
Llame Gratis al 800-761-4298

¡Obtenga una Cotización Gratuita!

*El carrete no incluye manguera. Llame a mdi para conocer las opciones de manguera disponibles.

Hannay Carretes de Manguera Serie FF

Para mangueras Booster grandes o para mangueras plegables preconectadas
Hannay Serie FF, para mangueras de D.I. 1¼" o 1½" o para mangueras plegables de D.I. 1½" o 1¾".

Aplicaciones: Fuego, Rescate, Perforación en tierra, Perforación en alta mar, Marina

• El carrete de manguera de refuerzo estándar es de acero, grafito pintado. La construcción de aluminio o acero inoxidable también está disponible.
• El carrete Súper Booster® (de aluminio) pesa hasta 30% menos que el carrete Booster estándar.
• El rebobinado a manivela con engranajes es parte del equipamiento estándar. Con motor eléctrico, hidráulico o neumático escoger la cadena y la corona dentada.
• Piñón de freno estándar.
• Entrada estándar: 1½", unión giratoria de 90° con rodamiento de bolas, roscas hembra de 1½" NPT y ranura Victaulic® de 2".
• Salida estándar: roscas macho de 1½" NST. (1.990" x 9 roscas por pulgada).
• Consulte mdi para otros tamaños y/o hilos.
• Entrada estándar, elevador de salida y el conjunto del cubo son de acero (También disponible en acero inoxidable).
• Los rodillos y los soportes de montaje de rodillos son accesorios. Especificar la posición del rodillo.
• Presiones de hasta 600 psi (41 bar).
• Temperaturas de -25°F a +175°F (-32°C a +79°C).
• Consulte a mdi para otras presiones y temperaturas.
PRECAUCIÓN: Cuando se usa la manguera Niedner Reeltex®, se requiere un elevador especial y/o un diámetro de tambor más grande.

1. Especificaciones sujetas a cambio.
2. Las dimensiones de los discos de tamaño hasta 30-31 (inclusive) contienen soportes prensados. Todos los demás contienen soportes en forma de rollo, excepto en el caso del "Super Booster", que es de tubo cuadrado.
3. A petición, pueden suministrarse carretes con longitudes de tambor distintas a las indicadas y con discos de diámetros diferentes.
4. Los pesos en la tabla son para modelos de rebobinado manual. Añada 40 libras para rebobinado de motor.
5. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: EP = rebobinado eléctrico (1/2 hp); A = rebobinado neumático; HD = rebobinado hidráulico.
6. Los carretes con rebobinado neumático vienen con válvula de control y manguera neumática de 18", los carretes con rebobinado de 12 y 24 V CC vienen con interruptor y solenoide; los carretes con rebobinado de 115 V no viene con interruptor, pero tal pieza puede encargarse aparte; los carretes con rebobinado hidráulico no vienen con válvula de control.
7. En el caso de los carretes de aluminio pulido, agregue el prefijo "SB" al número completo de modelo, por ejemplo: SBEPFF28-23-24.
8. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.

Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

Manual/Manivela

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Manguera Booster
Longitud (pies)		 Manguera Plegable
Longitud (pies)		 Peso (lbs)
FF28-23-24 1-1/4 100 - 111
FF28-23-24 1-1/2 50 150 111
FF28-23-24 1-3/4 - 125 111
FF28-25-26 1-1/4 100 - 123
FF28-25-26 1-1/2 100 200 123
FF28-25-26 1-3/4 - 175 123
FF16-30-31 1-1/4 75 - 110
FF16-30-31 1-1/2 50 100 110
FF16-30-31 1-3/4 - 75 110
FF18-30-31 1-1/4 100 - 114
FF18-30-31 1-1/2 75 150 114
FF18-30-31 1-3/4 - 75 114
FF28-30-31 1-1/4 250 - 131
FF28-30-31 1-1/2 150 300 131
FF28-30-31 1-3/4 - 250 131
FF20-33-34 1-1/4 125 - 120
FF20-33-34 1-1/2 100 200 120
FF20-33-34 1-3/4 - 150 120
FF22-33-34 1-1/4 150 - 125
FF22-33-34 1-1/2 150 250 125
FF22-33-34 1-3/4 - 200 125

Rebobinado Eléctrico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Manguera Booster
Longitud (pies)		 Manguera Plegable
Longitud (pies)		 Peso (lbs)
EPFF28-23-24 1-1/4 100 - 151
EPFF28-23-24 1-1/2 50 150 151
EPFF28-23-24 1-3/4 - 125 151
EPFF28-25-26 1-1/4 100 - 163
EPFF28-25-26 1-1/2 100 200 163
EPFF28-25-26 1-3/4 - 175 163
EPFF16-30-31 1-1/4 75 - 150
EPFF16-30-31 1-1/2 50 100 150
EPFF16-30-31 1-3/4 - 75 150
EPFF18-30-31 1-1/4 100 - 154
EPFF18-30-31 1-1/2 75 150 154
EPFF18-30-31 1-3/4 - 75 154
EPFF28-30-31 1-1/4 250 - 171
EPFF28-30-31 1-1/2 150 300 171
EPFF28-30-31 1-3/4 - 250 171
EPFF20-33-34 1-1/4 125 - 160
EPFF20-33-34 1-1/2 100 200 160
EPFF20-33-34 1-3/4 - 150 160
EPFF22-33-34 1-1/4 150 - 165
EPFF22-33-34 1-1/2 150 250 165
EPFF22-33-34 1-3/4 - 200 165

Rebobinado de Aire

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Manguera Booster
Longitud (pies)		 Manguera Plegable
Longitud (pies)		 Peso (lbs)
AFF28-23-24 1-1/4 100 - 131
AFF28-23-24 1-1/2 50 150 131
AFF28-23-24 1-3/4 - 125 131
AFF28-25-26 1-1/4 100 - 143
AFF28-25-26 1-1/2 100 200 143
AFF28-25-26 1-3/4 - 175 143
AFF16-30-31 1-1/4 75 - 130
AFF16-30-31 1-1/2 50 100 130
AFF16-30-31 1-3/4 - 75 130
AFF18-30-31 1-1/4 100 - 134
AFF18-30-31 1-1/2 75 150 134
AFF18-30-31 1-3/4 - 75 134
AFF28-30-31 1-1/4 250 - 151
AFF28-30-31 1-1/2 150 300 151
AFF28-30-31 1-3/4 - 250 151
AFF20-33-34 1-1/4 125 - 140
AFF20-33-34 1-1/2 100 200 140
AFF20-33-34 1-3/4 - 150 140
AFF22-33-34 1-1/4 150 - 145
AFF22-33-34 1-1/2 150 250 145
AFF22-33-34 1-3/4 - 200 145

Dimensions for FF Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
FF28-23-24 25.5 20 10.5 20.5 23 32.25 23.5 12.12 17.5 16.75
FF28-25-26 25.5 20 10.5 25.5 24.75 32.25 27.88 15.5 17.5 21.75
FF16-30-31 13 7.5 10.5 25.5 28.75 19.75 29.88 15.5 7.75 21.75
FF18-30-31 15 9.5 10.5 25.5 28.75 21.75 29.88 15.5 7 21.75
FF28-30-31 25.5 20 10.5 25.5 28.75 32.25 29.88 15.5 17.5 21.75
FF20-33-34 16.5 11.5 10.5 31.5 31.75 23.25 33.62 17.75 9 27.75
FF22-33-34 18.5 13.5 10.5 31.5 31.75 25.25 33.62 17.75 11 27.75
EPFF28-23-24 25.5 20 10.5 20.5 23 32.25 23.5 12.12 17.5 16.75
EPFF28-25-26 25.5 20 10.5 25.5 24.75 32.25 27.88 15.5 17.5 21.75
EPFF16-30-31 13 7.5 10.5 25.5 28.75 19.75 29.88 15.5 7.75 21.75
EPFF18-30-31 15 9.5 10.5 25.5 28.75 21.75 29.88 15.5 7 21.75
EPFF28-30-31 25.5 20 10.5 25.5 28.75 32.25 29.88 15.5 17.5 21.75
EPFF20-33-34 16.5 11.5 10.5 31.5 31.75 23.25 33.62 17.75 9 27.75
EPFF22-33-34 18.5 13.5 10.5 31.5 31.75 25.25 33.62 17.75 11 27.75
AFF28-23-24 25.5 20 10.5 20.5 23 32.25 23.5 12.12 17.5 16.75
AFF28-25-26 25.5 20 10.5 25.5 24.75 32.25 27.88 15.5 17.5 21.75
AFF16-30-31 13 7.5 10.5 25.5 28.75 19.75 29.88 15.5 7.75 21.75
AFF18-30-31 15 9.5 10.5 25.5 28.75 21.75 29.88 15.5 7 21.75
AFF28-30-31 25.5 20 10.5 25.5 28.75 32.25 29.88 15.5 17.5 21.75
AFF20-33-34 16.5 11.5 10.5 31.5 31.75 23.25 33.62 17.75 9 27.75
AFF22-33-34 18.5 13.5 10.5 31.5 31.75 25.25 33.62 17.75 11 27.75
