*El carrete no incluye la manguera. Por favor llame a mdi para las opciones de manguera disponibles.
Hannay Carretes de Manguera Serie F4000
Carretes compactos para mangueras Booster
Para manejar mangueras de D.I. 3/4" o 1"
Aplicaciones: Incendio, Rescate, Perforación de terrenos, Perforación en alta mar, Marina
• Elija el rebobinado directo de manivela (extraíble) o el accionamiento de cadena y rueda dentada alimentado por un motor eléctrico, hidráulico o de aire comprimido.
• Rebobinado eléctrico suministrado con freno de cometa.
• Rebobinado directo de manivela suministrado con freno de bloqueo de leva.
• Entrada estándar: unión giratoria de 90° y roscas hembra de 1" NPT.
• Salida estándar: roscas macho de 1" NST (1,375" x 8 roscas por pulgada).
• Consultar mdi para otros tamaños y/o hilos.
• La entrada estándar, la canalización vertical de salida y el conjunto del cubo son de acero (también disponible en acero inoxidable).
• Los rodillos y los soportes de montaje del rodillo son artículos accesorios. Especifique la posición del rodillo.
• Presiones de hasta 1000 psi (69 bar).
• Temperaturas de -25°F a +250°F (-32°C a +121°C).
• Consultar mdi para otras presiones y temperaturas.
2. A petición, los carretes se pueden suministrar con longitudes de tambor distintas a las mostradas y con tamaños de disco en otros diámetros.
3. Los pesos que se muestran en la tabla son para modelos de rebobinado de manivela. Añadir 18 libras para rebobinado de motor.
4. La dimensión "F" es la longitud total de los carretes de modelo estándar. En los modelos de rebobinado de manivela, la dimensión mostrada es con la manivela en posición de rebobinado. Los carretes requieren una holgura de 3½" para quitar la manija de la manivela.
5. Al ordenar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: A = rebobinado neumático; E = rebobinado eléctrico; HD = rebobinado hidráulico.
6. Los carretes con rebobinado neumático vienen con válvula de control y manguera neumática de 18", los carretes con rebobinado de 12 y 24 V CC vienen con interruptor y solenoide; los carretes con rebobinado de 115 V no viene con interruptor, pero tal pieza puede encargarse aparte; los carretes con rebobinado hidráulico no vienen con válvula de control.
7. Asegúrese de verificar las dimensiones y los pesos antes de ordenar.
Nota: Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

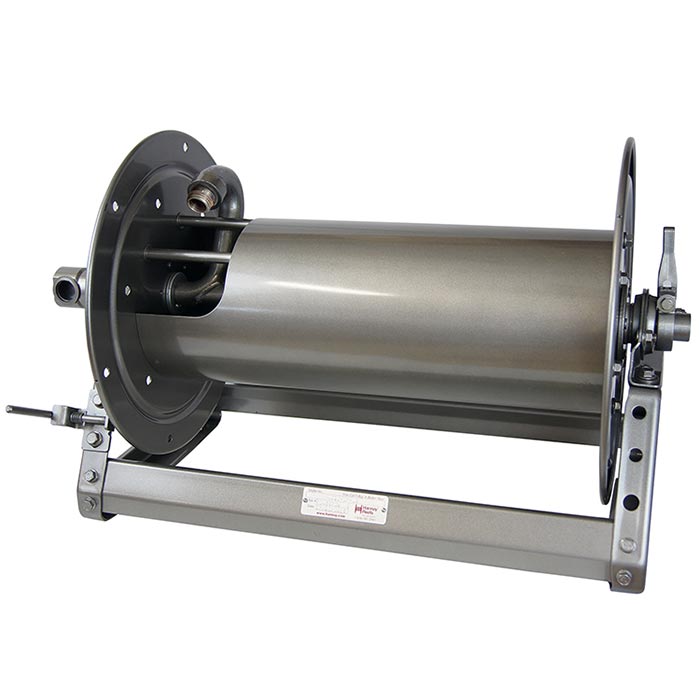

Manual/Manivela
Rebobinado Eléctrico
Rebobinado de Aire
